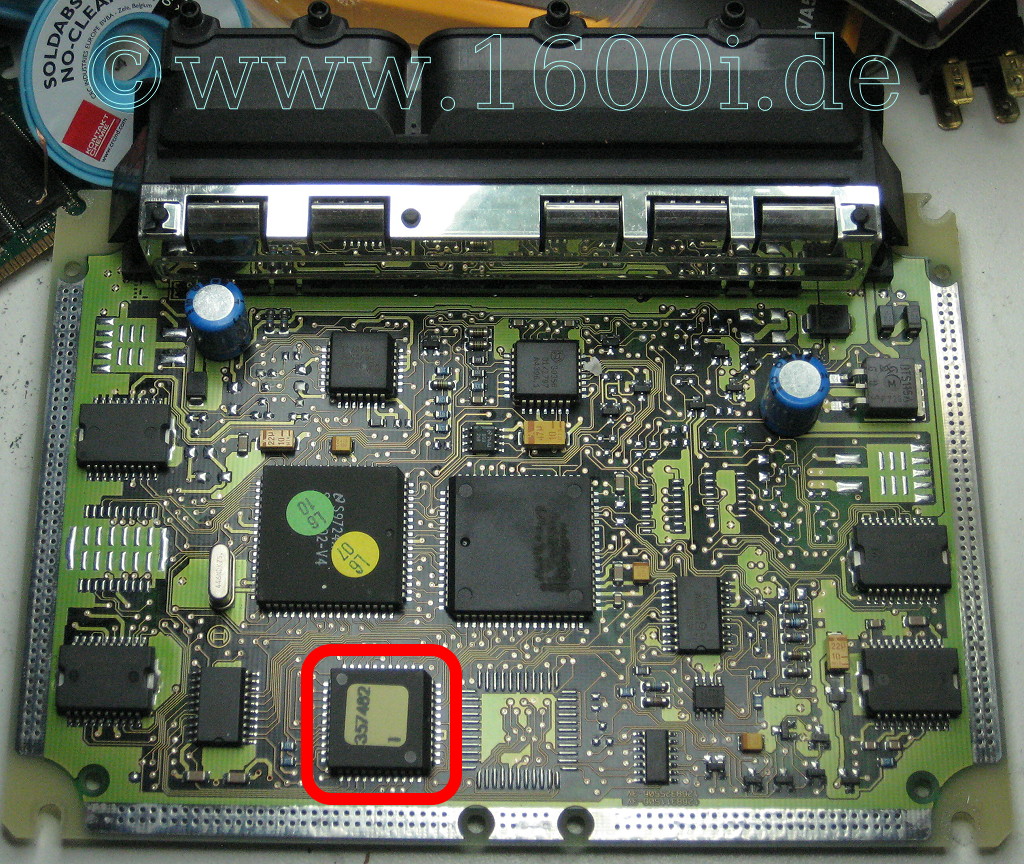

Auslöten eines PLCC EPROM sowie einlöten eines Sockels

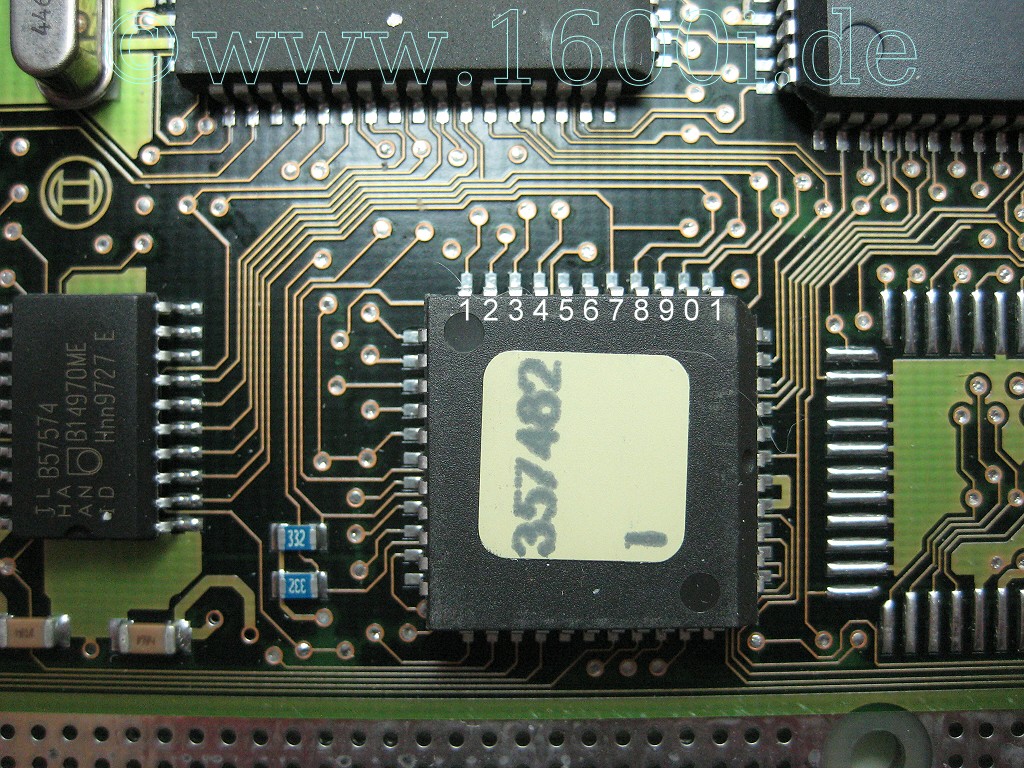

11 Pins auf jeder Seite ergeben ein sog. PLCC44 EPROM

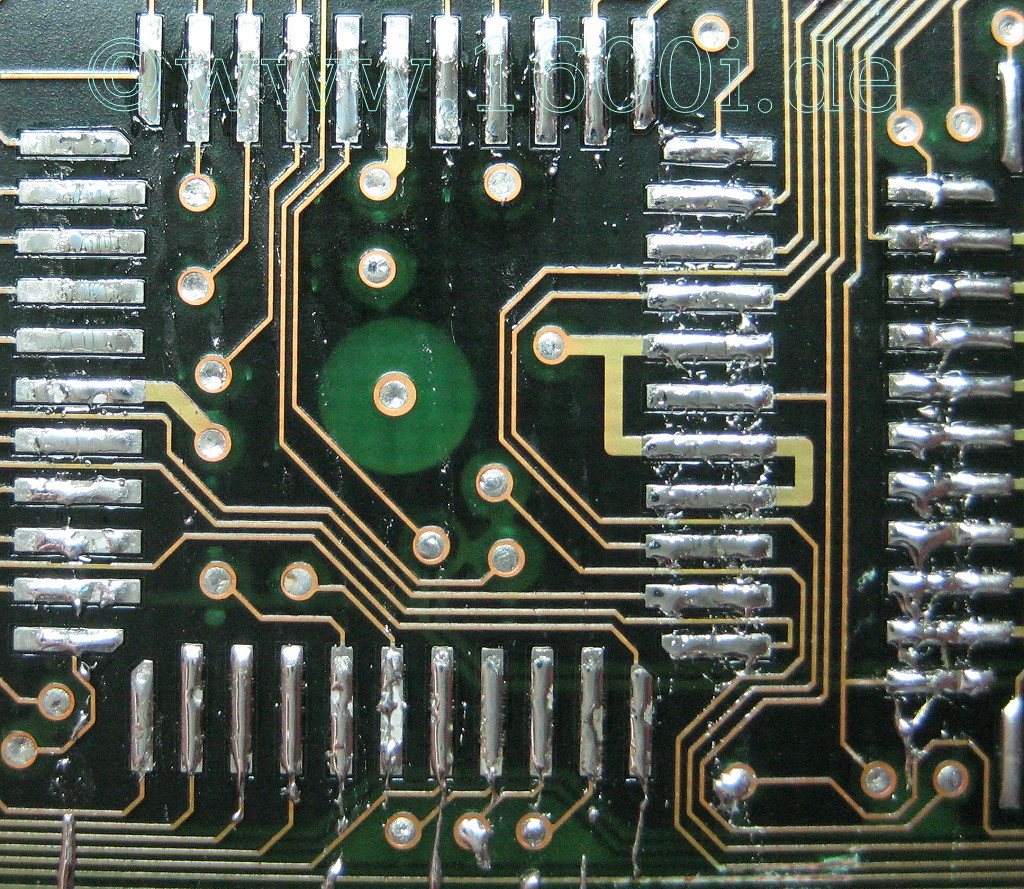

Zum Auslöten ist eine SMD Heißluftstation mit entsprechender Düse empfehlenswert

Die nachfolgenden Schritte werden alle unter einer 5 Dioptrien Leuchtlupe ausgeführt

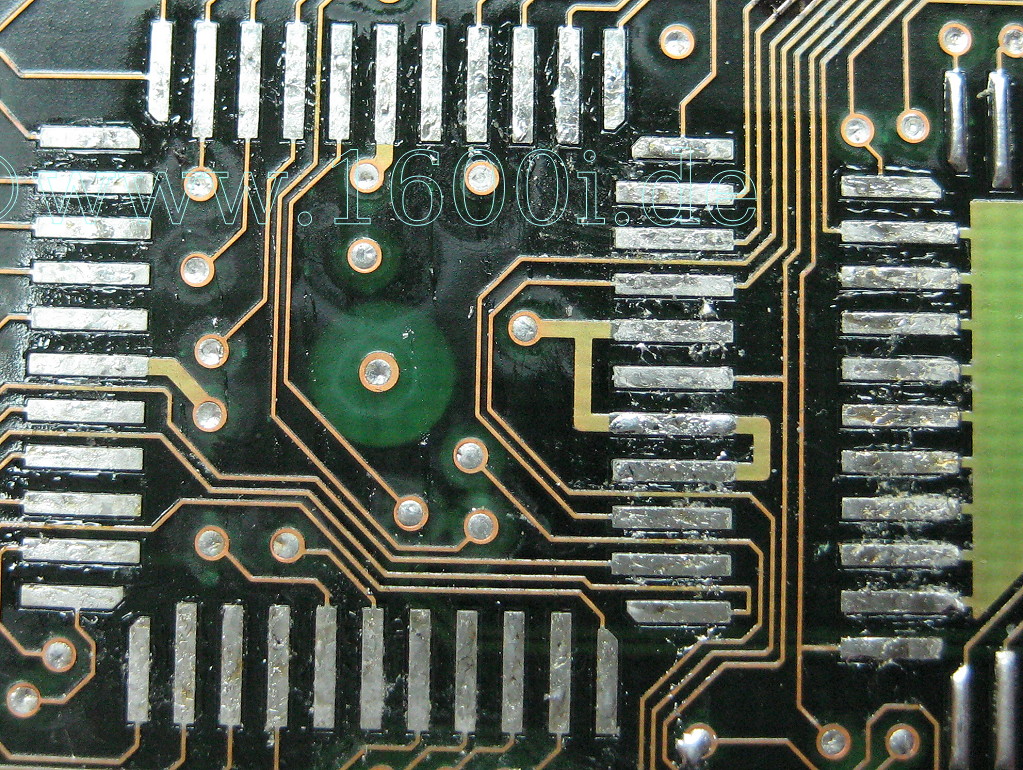

Nach dem Auslöten werden die Pads mit einer 0,8mm Lötlitze gereinigt, teuer aber wirklich gut und den Preis wert.

Eingelötet wird mit 0,5mm Lötzinn sowie einer 0,4mm Lötspitze

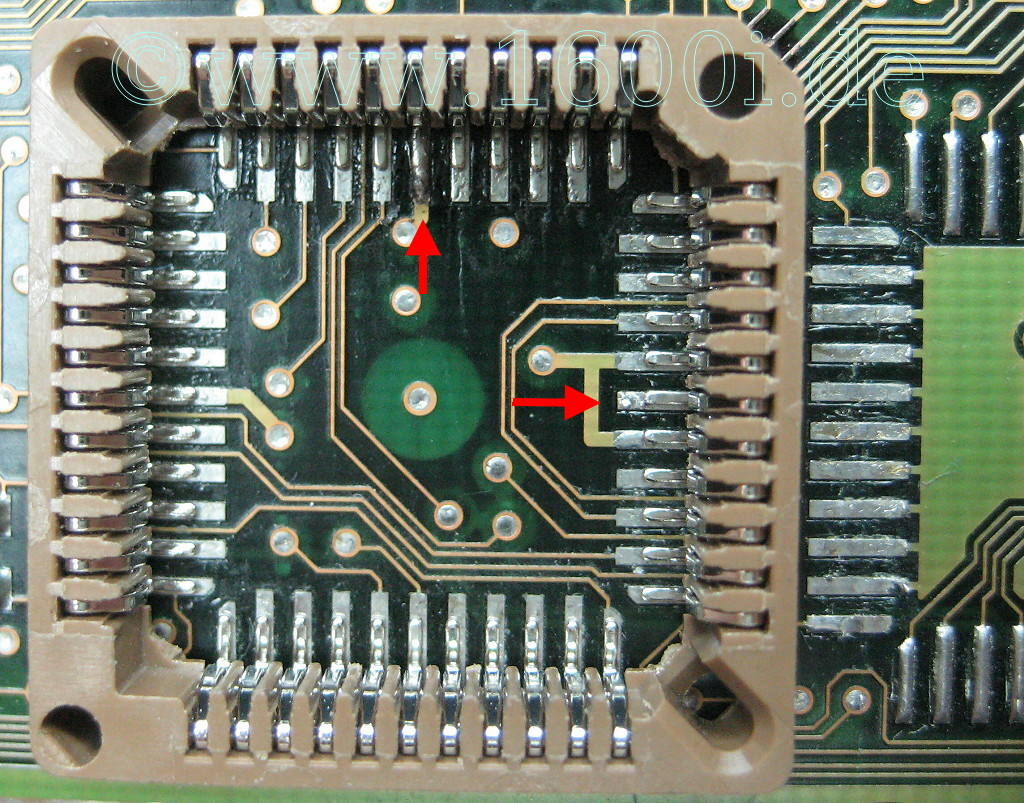

Zum fixieren an 2 Pads (im Bild mit rotem Pfeil markiert) etwas Lötzinn aufbringen, Sockeln ausrichten und anheften.

Danach alle Pads mit wenig Lötzinn durchlöten.

Zeit nehmen, ich hab für alles genau 1h16min gebraucht

Nach dem Säubern sowie dem Einlöten mittels Makroaufnahme auf Brücken bzw. korrekte Lötverbindungen kontrollieren !!!
