1600i Schaltpläne - Wiring diagram's - 1990 - 1995

Hinweis: Für alle 1600i mit dem trennbarem Kabelbaum am Motor, also dem runden 28 poligen Stecker, ist es besser diese Pläne zu verwenden.


Ausgabe 02.89, da gabs noch keinen 1600i
Inhaltsver- zeichniss	Diebstahlwarnanlage Ausg. 02.89	Diebstahlwarnanlage Ausg. 02.89

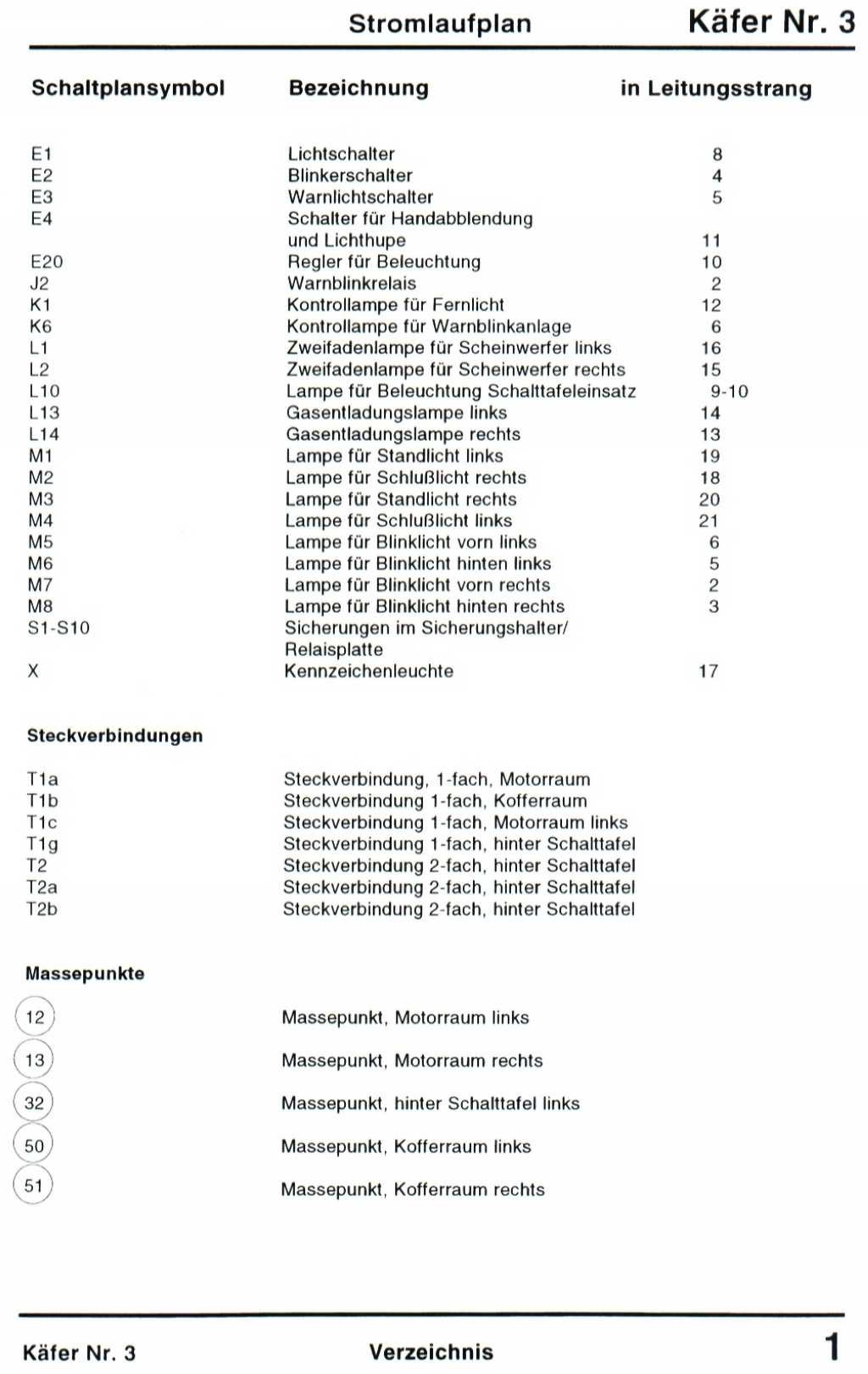

Ausgabe 11.91, die sind ziemlich sicher auch noch nicht vom 1600i
Leuchten, Lampen, Schalter - außen Ausg. 11.91	Leuchten, Lampen, Schalter - außen Ausg. 11.91	Leuchten, Lampen, - außen Ausg. 11.91	Zweikreisbremsanlage Ausg. 11.91	Zweikreisbremsanlage Ausg. 11.91

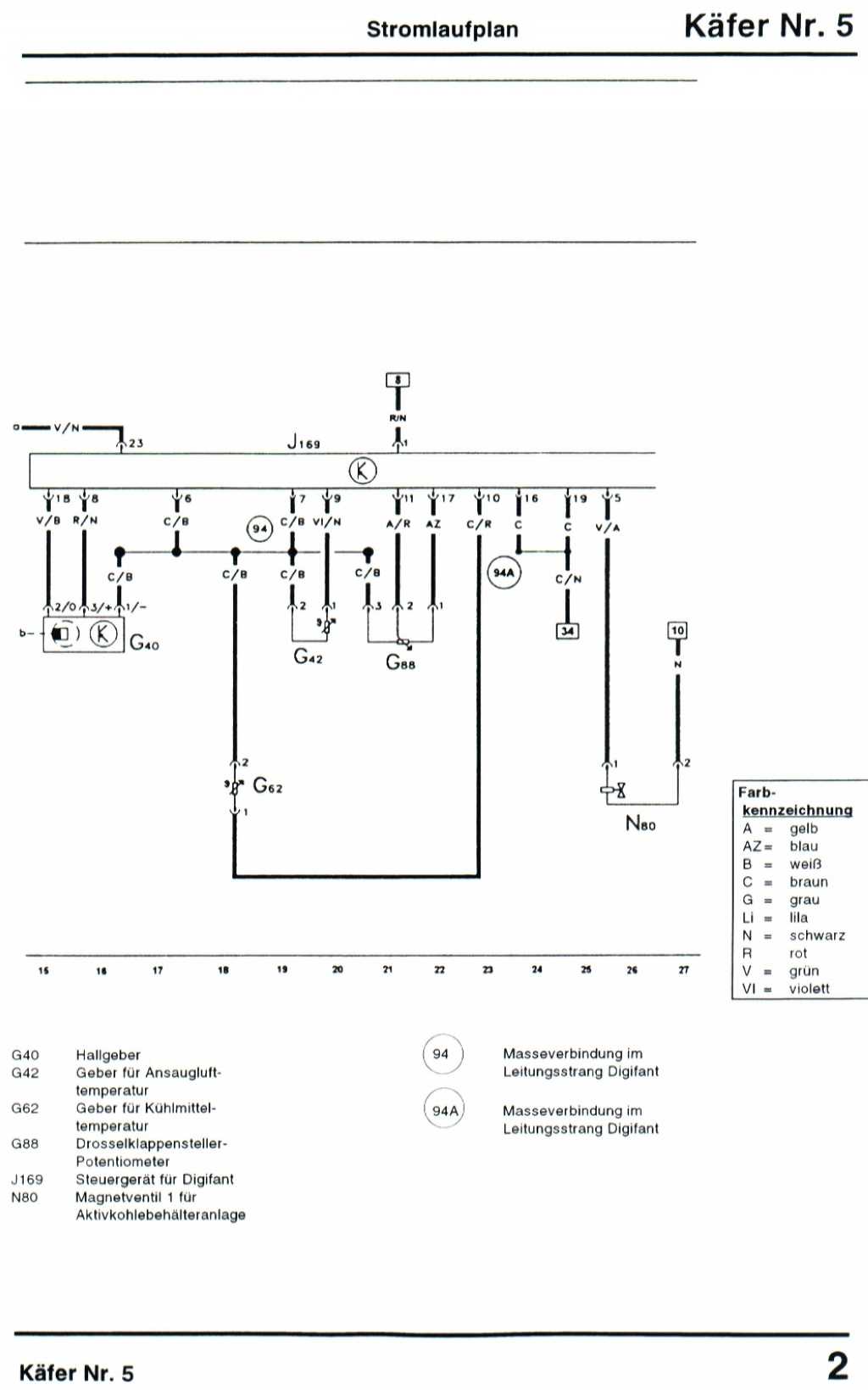

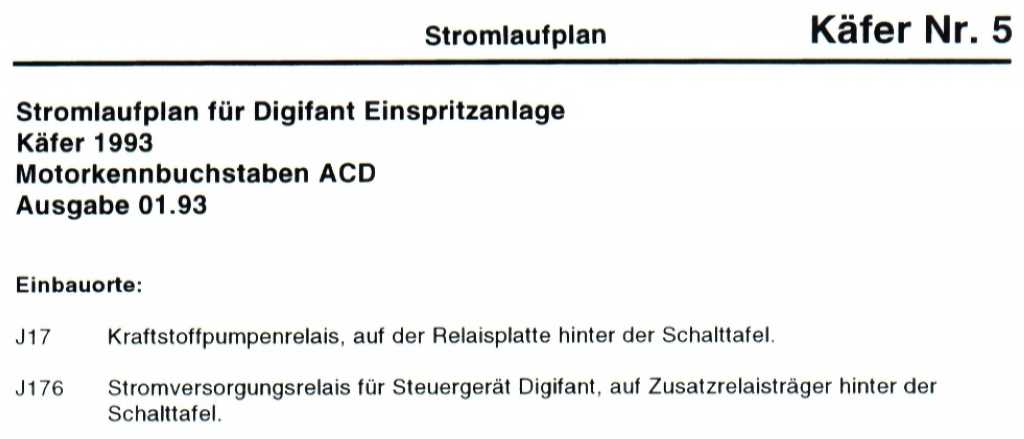

Ausgabe 01.93
Digiplus/Digifant Einspritz- und Zündanlage Ausg. 01.93	Digiplus/Digifant Einspritz- und Zündanlage Ausg. 01.93	Digiplus/Digifant Einspritz- und Zündanlage Ausg. 01.93	Digiplus/Digifant Einspritz- und Zündanlage Ausg. 01.93	Digiplus/Digifant Einspritz- und Zündanlage Ausg. 01.93

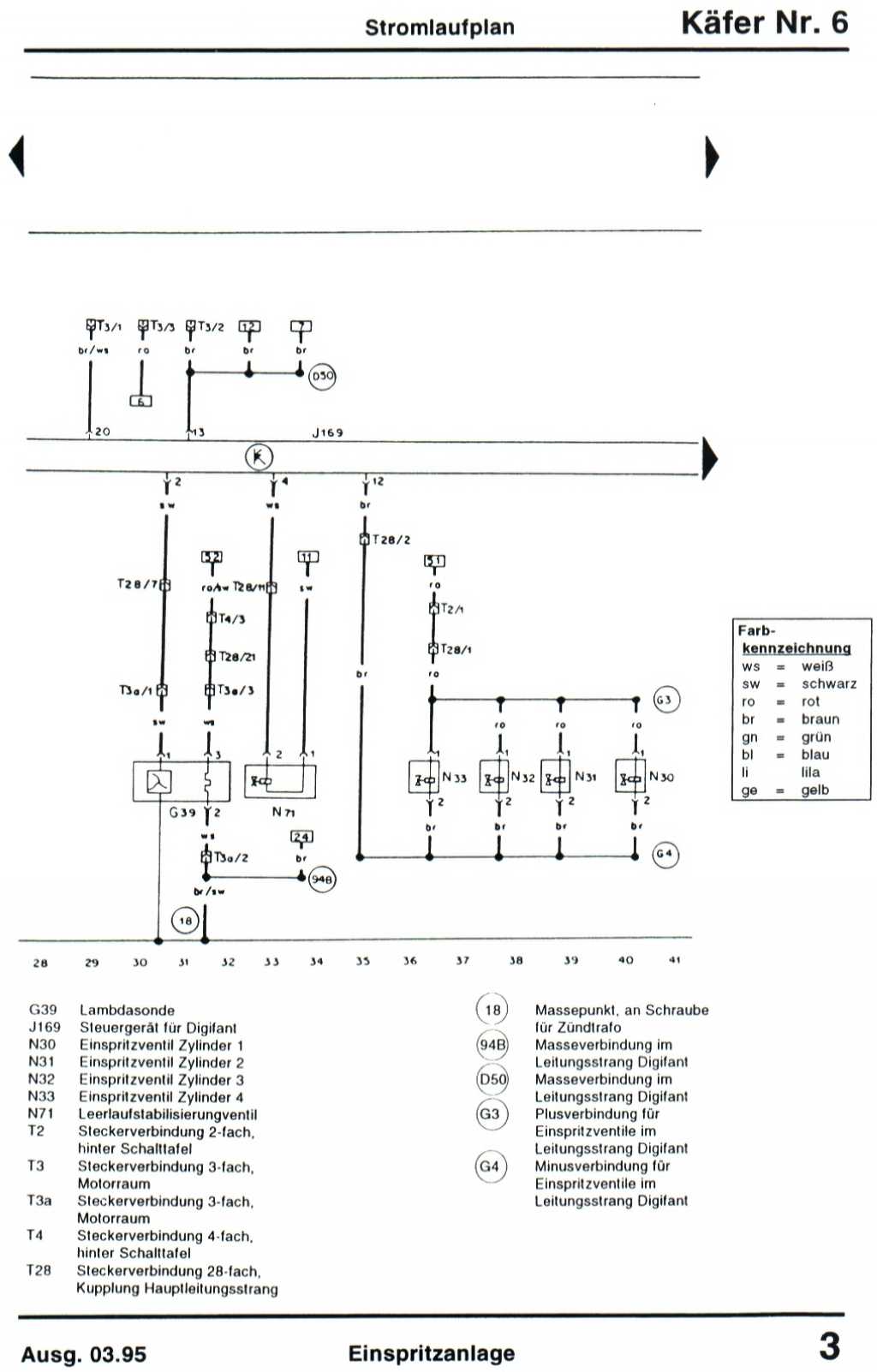

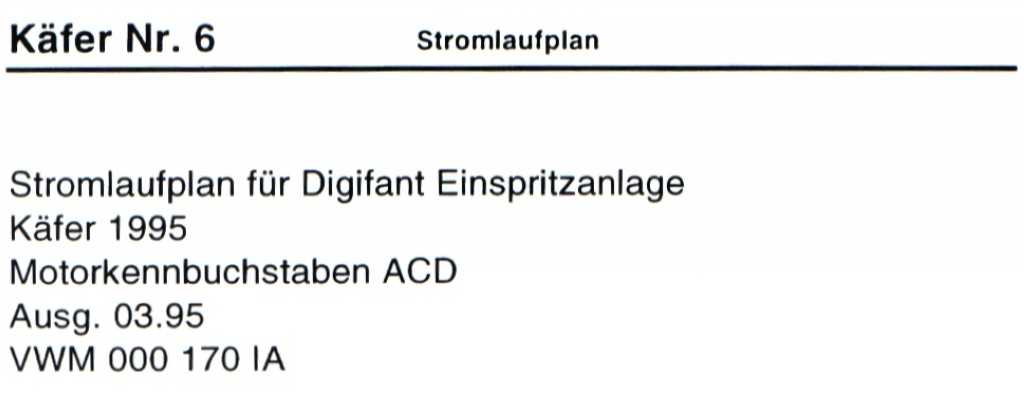

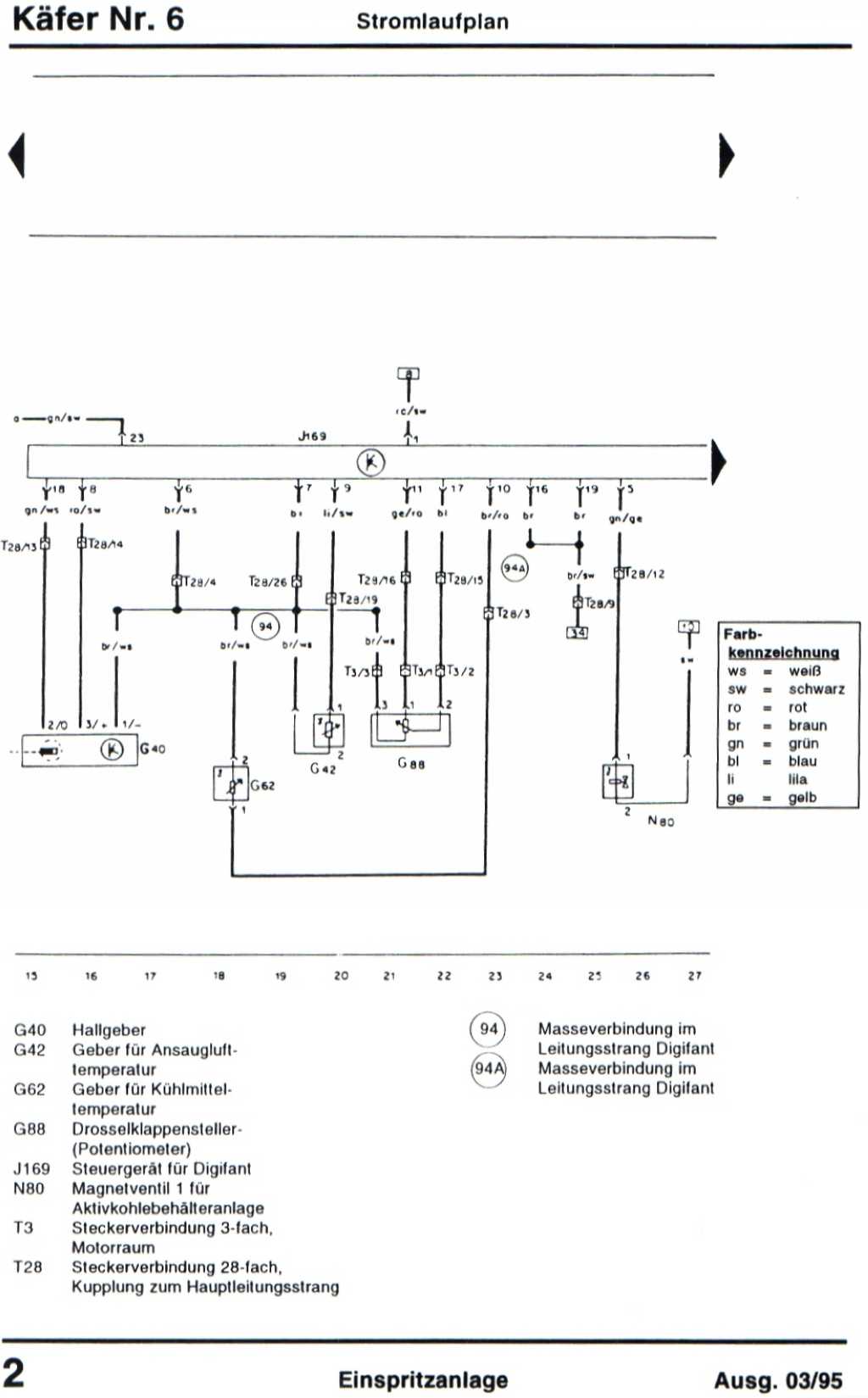

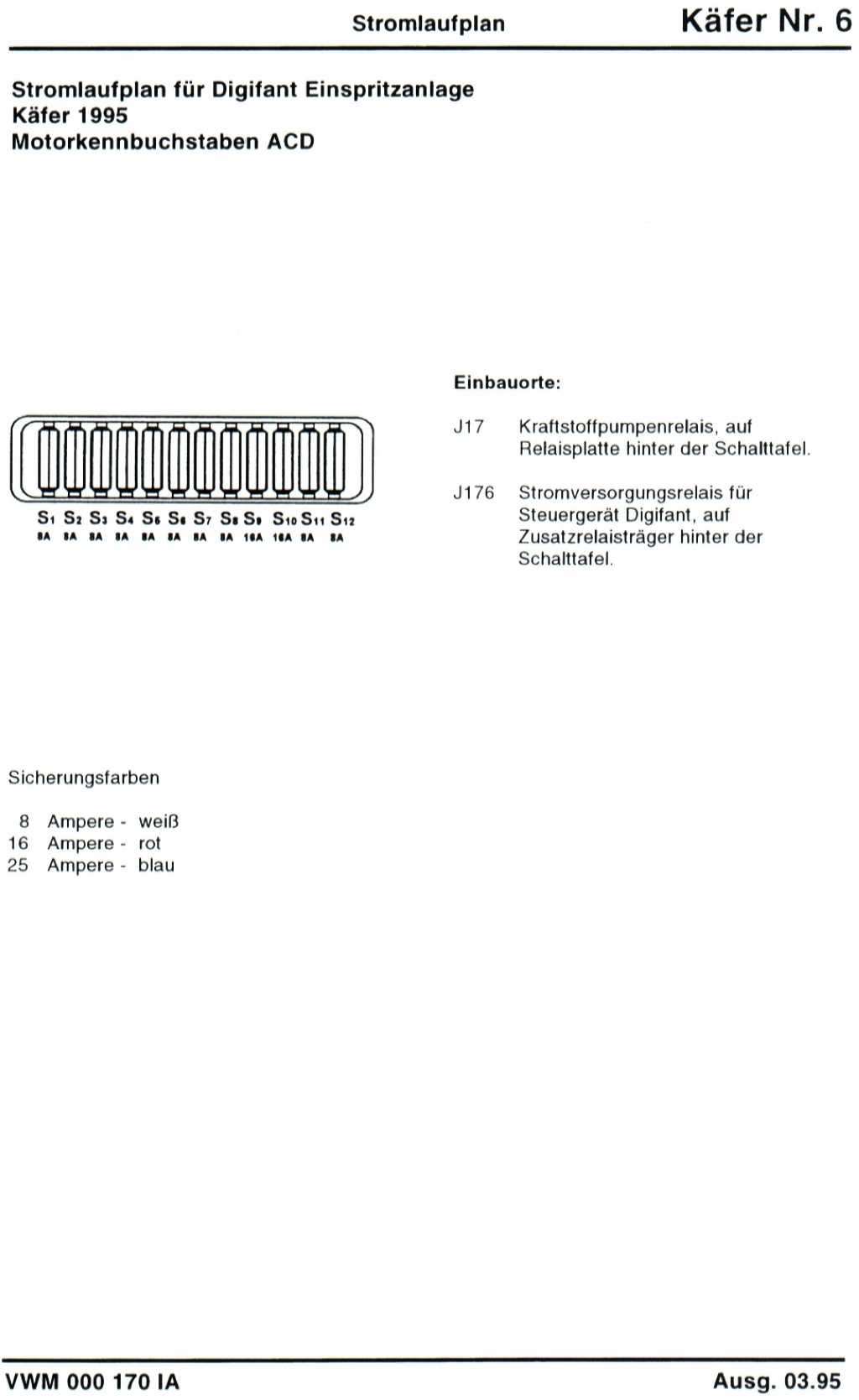

Ausgabe 03.95
Digiplus/Digifant Einspritz- und Zündanlage Ausg. 03.95	Digiplus/Digifant Einspritz- und Zündanlage Ausg. 03.95	Digiplus/Digifant Einspritz- und Zündanlage Ausg. 03.95	Digiplus/Digifant Einspritz- und Zündanlage Ausg. 03.95	Digiplus/Digifant Einspritz- und Zündanlage Ausg. 03.95
Digiplus/Digifant Einspritz- und Zündanlage Ausg. 03.95

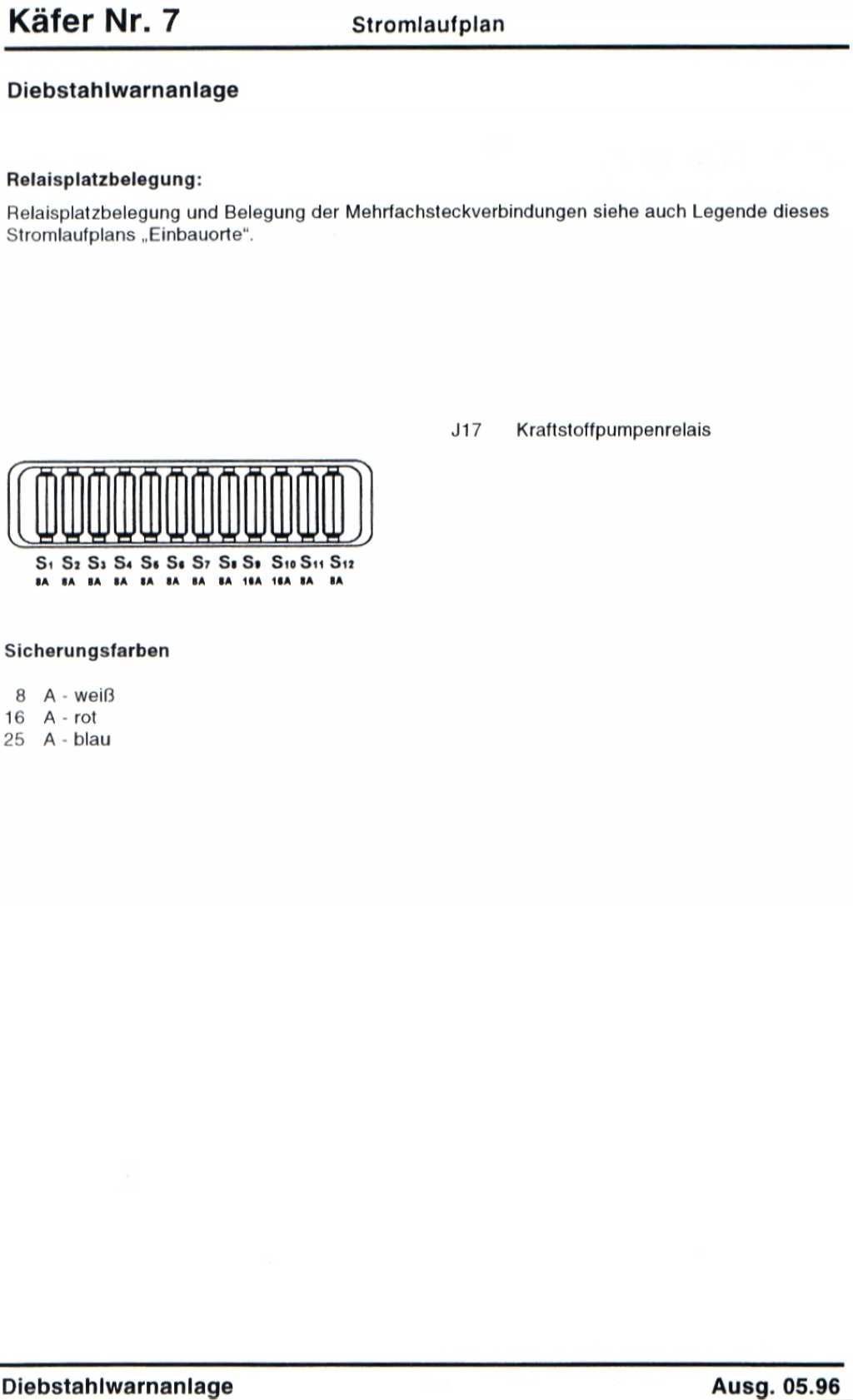

Ausgabe 05.96
Diebstahlwarnanlage Ausg. 05.96	Diebstahlwarnanlage Ausg. 05.96
