click the number - Klick auf die Zahl

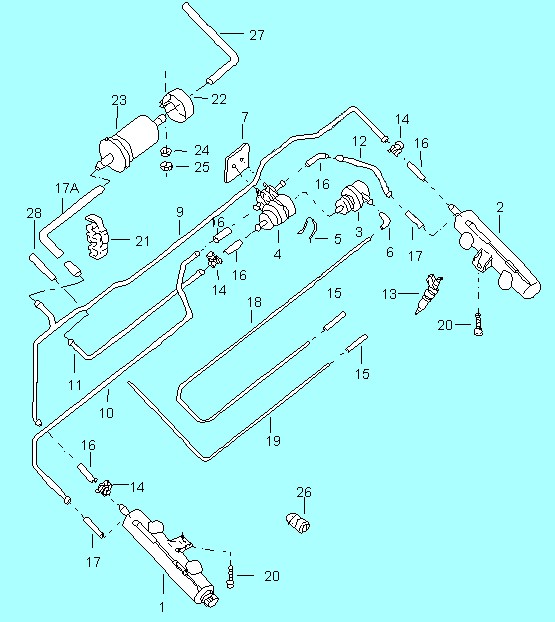

| Pos. |
Number |
Description |
from - to - enginecode |
Unit |
Remark |
| BAA 133 315 B | fuel distributor Kraftstoffverteiler |
1 | left links |
||
| BAA 133 316 | fuel distributor Kraftstoffverteiler |
1 | right rechts |
||
| 1HM 133 035 | pressure regulator Druckregler |
M >> ACD 293 540* | 1 | ||
| (3) | 1HM 133 035 A | pressure regulator Druckregler |
M ACD 293 541>>* | 1 | |
| 4 | BAA 133 749 | bracket for pressure regulator Halter fuer Druckregler |
M >> ACD 293 540* | 1 | |
| (4) | 043 133 336 | bracket for pressure regulator Halter fuer Druckregler |
M ACD 293 541>>* | 1 | |
| 5 | 037 133 047 A | retaining clip Halteklammer |
1 | ||
| 6 | 034 133 784 | angled hose Winkelschlauch |
1 | 3,5 mm | |
| 7 | BAA 119 520 | securing plate Befestigungsplatte |
M >> ACD 293 540* | 1 | |
| 8 | 113 201 943 B | t-piece T-Stück |
1 | 4/4/4 | |
| 357 823 397 | clip Clip |
2 | |||
| 9 | BAA 209 211 | fuel pipe Kraftstoffrohr |
M >> ACD 293 540* | 1 | |
| 10 | BAA 209 211 D | fuel pipe Kraftstoffrohr |
M >> ACD 293 540* | 1 | |
| 11 | BAA 209 211 E | fuel pipe Kraftstoffrohr |
M >> ACD 116 852 | 1 | |
| 11 | BAA 209 211 G | fuel pipe Kraftstoffrohr |
M ACD 116 853>> ACD 293 541* | 1 | |
| 12 | BAA 209 212 | fuel pipe Kraftstoffrohr |
M >> ACD 293 540* | 1 | |
| 043 209 209 | feed- and return pipe in pairs Vorlauf-und Rücklaufleitung paarweise |
M ACD 293 541>>* | 1 | ||
| 043 201 449 | clips Klammer |
M ACD 293 541>>* | 1 | ||
| 13 | BAA 906 031 | injector valve Einspritzventil |
4 | ||
| 14 | N 102 922 01 | spring-type clip Federbandschelle |
x | A14x12 | |
| 15 | N 020 353 5 | hose in coils of 5m Schlauch in Rollen zu 5m |
shorten to: 65 mm kürzen auf: |
2 | 3,5x2 |
| 16 | N 020 281 1 | hose in coils of 5m Schlauch in Rollen zu 5m |
shorten to: 70 mm kürzen auf: |
5 | 7x3 |
| 17 | shorten to: 45 mm kürzen auf: |
2 | |||
| 17A | shorten to: 40 mm kürzen auf: |
1 | |||
| 18 | N 020 139 1 | tube in coils of 5m Rohr in Rollen zu 5m |
shorten to: 830 mm kürzen auf: |
1 | 4x1 |
| 19 | shorten to: 1860 mm kürzen auf: |
1 | |||
| 20 | N 010 215 27 | hexagonal head bolt Sechskantschraube |
2 | M6x15 | |
| 21 | 1H0 201 449 A | clips Klammer |
2 | ||
| 22 | 1BM 201 223 | insert plate Einsatzblech |
1 | ||
| 23 | 1H0 201 511 A | fuel filter Kraftstoffilter |
1 | ||
| 24 | N 011 525 13 | washer Scheibe |
1 | A8,4x16x1.6 | |
| 25 | N 011 008 30 | hexagonal nut Sechskantmutter |
1 | M8 | |
| 26 | N 020 092 1 | grommet Tuelle |
2 | 12x8,5 | |
| N 103 035 01 | hose in coils of 5m Schlauch in Rollen zu 5m |
7,3x3,5 | |||
| N 020 281 1 | hose in coils of 5m Schlauch in Rollen zu 5m |
7x3 | |||
| 27 | shorten to: 400 mm kürzen auf: |
1 | |||
| 28 | shorten to: 400 mm kürzen auf: |
1 | |||
